Насос ЦНСк 50-60 насос ЦНС 50/60 насос ЦНСК 50/60 нержавіюча сталь ЦНСк 50-60-22-3
Продуктивність-50 м3/годину
Напір 60 метрів
Електродвигун 22кВт 3000 об/хв
Виробництво – Україна (гарантія на насоси 12 місяців)
Для виготовлення деталей насоса ЦНСК 50-60 проточної частини, робочих коліс, напрямних апаратів, валів і металовиробів, що знаходяться в робочій зоні, застосовуються: загальнопромислового застосування – сталь нержавіюча харчова марки 12Х18Н10Т ГОСТ 5632-72
Ущільнення насоса ЦНСк 50-60 – торцеве, матеріали торцевих ущільнень застосовуються та підбираються відповідно до виду і температури рідини, що перекачується і можуть бути:
Матеріал тертьових пар: Карбід кремнію – графіт (SiC-C);
Кераміка – графіт (Al2O3-C);
Карбід кремнію карбід кремнію (SiC-SiC)
Що може качати насос ЦНСК 50-60?
|
||||||||||||||||||||||||

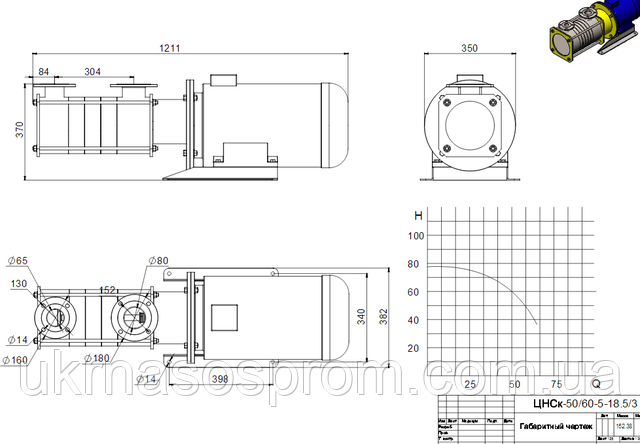

Загальне креслення насоса ЦНСк 50-60
Розшифровка позначення ЦНСк 50-60-5-22-3
50 – продуктивність, м3/год
60 – напір, м
5 – тип торцевого ущільнення (5 – одинарне)
22 – потужність двигуна, кВт
3 – число обертів двигуна (ділити на 1000)
Конструкція насоса ЦНСк 50-60
Електронасос ЦНСК 50-60 складається з насоса і електродвигуна з'єднаних за допомогою ліхтаря. Передача крутного моменту від двигуна до насоса здійснюється за допомогою жорсткої сполучної муфти, на високонапірних насосів, або цангового затиску виконаного на валу насоса. Насос складається з камери входу, камери виходу і секцій. До складу секції входять: корпус секції, направляючий апарат і робоче колесо. Розташування фланців входу і виходу в базовому варіанті насоса ЦНСК 50-60 в одну лінію, але на вимогу Замовника може бути виконано довільно. На низьконапірних насосах робочі колеса встановлені консольно, на високонапірних застосована додаткова опора валу – підшипник ковзання Флубон). В якості матеріалу флубона застосовується антифрикційний сплав марки Ф4М5К20. Перекачувана рідина проходячи через робоче колесо отримує кінетичну енергію і направляється в направляючий апарат, і так послідовно через усі секції і далі в камеру виходу. В багатоступеневому секційному насосі сумарний напір дорівнює сумі напорів всіх робочих коліс, а подача дорівнює подачі одного робочого колеса. При виготовленні горизонтального виконання насоса ЦНСк 50-60 до лап електродвигуна кріплять опорні лапи насосного агрегату, при вертикальній компонуванні в нижній частині насоса встановлюється опорний башмак.
Робочі параметри насоса ЦНСк 50-60, запчастини насоса ЦНСк 50-60, насос ЦНСк 50-60 креслення, пвиробник насоса ЦНСк 50-60, робочі параметри насоса ЦНСк 50-60, насосний агрегат ЦНСК 50-60
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Максимальна температура робочої рідини | 150 град. |
Максимальний напір | 50 м |
Матеріал корпусу | Нержавіюча сталь |
Матеріал робочого колеса | Нержавіюча сталь |
Мінімальна температура робочої рідини | -20 град. |
Напруга мережі | 380~400 В |
Перекачувані середи | Нафтопродукти, Морська вода, Спирти |
Споживана потужність (W) | 22 кВт |
Пропускна здатність | 60 куб.м/год |
Тип ротора | Мокрий |
Встановлення насоса | Горизонтальна/вертикальна |
Частота струму | 50 Гц |
