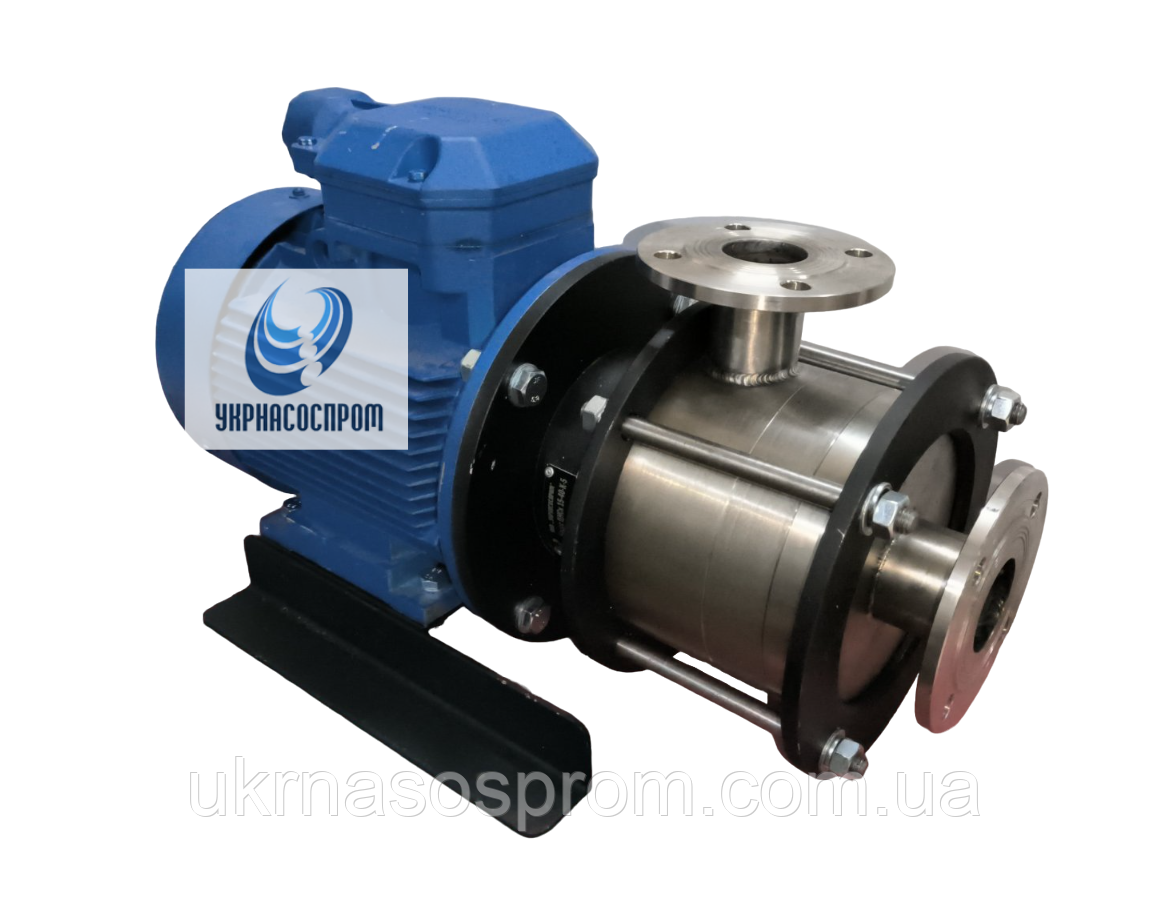

Насос ЦНСк 10-20

Насос ЦНСк 10-20 насос ЦНС 10/20 насос ЦНСК 10/20 нержавіюча сталь ЦНСк 10-20-5-2,2-3

Продуктивність 10 м3/годину

Напір 20 метрів

Електродвигун 2,2 кВт 3000 об/хв

Виробництво – Україна (гарантія на насоси 12 місяців)

Для виготовлення деталей насоса ЦНСК 10-20 проточної частини, робочих коліс, напрямних апаратів, валів і металовиробів, що знаходяться в робочій зоні, застосовуються: загальнопромислового застосування – сталь нержавіюча харчова марки 12Х18Н10Т ГОСТ 5632-72

Ущільнення насоса ЦНСк 10-20 – торцеве, матеріали торцевих ущільнень застосовуються та  підбираються відповідно до виду і температури рідини, що перекачується і можуть бути:

Матеріал тертьових пар: Карбід кремнію – графіт (SiC-C);

Кераміка – графіт (Al2O3-C);

Карбід кремнію карбід кремнію (SiC-SiC)

Що може качати насос ЦНСК 10-20?

Загальне креслення насоса ЦНСк 10-20

Розшифровка позначення ЦНСк 10-20-5-2,2-3

10 – продуктивність, м3/год

20 – напір, м

5 – тип торцевого ущільнення (5 – одинарне)

2,2 – потужність двигуна, кВт

3 – число обертів двигуна (ділити на 1000)

Конструкція насоса ЦНСк 10-20

Електронасос ЦНСК 10-20 складається з насоса і електродвигуна з'єднаних за допомогою ліхтаря. Передача крутного моменту від двигуна до насоса здійснюється за допомогою жорсткої сполучної муфти, на високонапірних насосів, або цангового затиску виконаного на валу насоса. Насос складається з камери входу, камери виходу і секцій. До складу секції входять: корпус секції, направляючий апарат і робоче колесо. Розташування фланців входу і виходу в базовому варіанті насоса ЦНСК 10-20 в одну лінію, але на вимогу Замовника може бути виконано довільно. На низьконапірних насосах робочі колеса встановлені консольно, на високонапірних застосована додаткова опора валу – підшипник ковзання Флубон). В якості матеріалу флубона застосовується антифрикційний сплав марки Ф4М5К20. Перекачувана рідина проходячи через робоче колесо отримує кінетичну енергію і направляється в направляючий апарат, і так послідовно через усі секції і далі в камеру виходу. В багатоступеневому секційному насосі сумарний напір дорівнює сумі напорів всіх робочих коліс, а подача дорівнює подачі одного робочого колеса. При виготовленні горизонтального виконання насоса ЦНСк 10-20 до лап електродвигуна кріплять опорні лапи насосного агрегату, при вертикальній компонуванні в нижній частині насоса встановлюється опорний башмак.
