Насос ЦНСк 5-100 насос ЦНС 5/100 насос ЦНСК 5/100 нержавіюча сталь ЦНСк 5-100-5-7,5-3
Продуктивність 5 м3/годину
Напір 100 метрів
Електродвигун 7,5 кВт 3000 об/хв
Виробництво – Україна (гарантія на насоси 12 місяців)
Для виготовлення деталей насоса ЦНСК 5-100 проточної частини, робочих коліс, напрямних апаратів, валів і металовиробів, що знаходяться в робочій зоні, застосовуються: загальнопромислового застосування – сталь нержавіюча харчова марки 12Х18Н10Т ГОСТ 5632-72
Ущільнення насоса ЦНСк 5-100 – торцеве, матеріали торцевих ущільнень застосовуються та підбираються відповідно до виду і температури рідини, що перекачується і можуть бути:
Матеріал тертьових пар: Карбід кремнію – графіт (SiC-C);
Кераміка – графіт (Al2O3-C);
Карбід кремнію карбід кремнію (SiC-SiC)
Що може качати насос ЦНСК 5-100?
|
||||||||||||||||||||||||

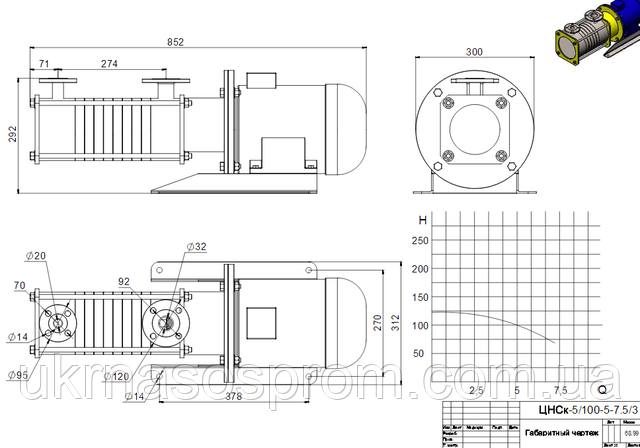

Загальне креслення насоса ЦНСк 5-100
Розшифровка позначення ЦНСк 5-100-5-7,5-3
5 – продуктивність, м3/год
100 – напір, м
5 – тип торцевого ущільнення (5 – одинарне)
7,5 – потужність двигуна, кВт
3 – число обертів двигуна (ділити на 1000)
Конструкція насоса ЦНСк 5-100
Електронасос ЦНСК 5-100 складається з насоса і електродвигуна з'єднаних за допомогою ліхтаря. Передача крутного моменту від двигуна до насоса здійснюється за допомогою жорсткої сполучної муфти, на високонапірних насосів, або цангового затиску виконаного на валу насоса. Насос складається з камери входу, камери виходу і секцій. До складу секції входять: корпус секції, направляючий апарат і робоче колесо. Розташування фланців входу і виходу в базовому варіанті насоса ЦНСК 5-100 в одну лінію, але на вимогу Замовника може бути виконано довільно. На низьконапірних насосах робочі колеса встановлені консольно, на високонапірних застосована додаткова опора валу – підшипник ковзання Флубон). В якості матеріалу флубона застосовується антифрикційний сплав марки Ф4М5К20. Перекачувана рідина проходячи через робоче колесо отримує кінетичну енергію і направляється в направляючий апарат, і так послідовно через усі секції і далі в камеру виходу. В багатоступеневому секційному насосі сумарний напір дорівнює сумі напорів всіх робочих коліс, а подача дорівнює подачі одного робочого колеса. При виготовленні горизонтального виконання насоса ЦНСк 5-100 до лап електродвигуна кріплять опорні лапи насосного агрегату, при вертикальній компонуванні в нижній частині насоса встановлюється опорний башмак.
Робочі параметри насоса ЦНСк 5-100, запчастини насоса ЦНСк 5-100, насос ЦНСк 5-100 креслення, пвиробник насоса ЦНСк 5-100, робочі параметри насоса ЦНСк 5-100, насосний агрегат ЦНСК 5-100
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Максимальна температура робочої рідини | 150 град. |
Максимальний напір | 100 м |
Матеріал корпусу | Нержавіюча сталь |
Матеріал робочого колеса | Нержавіюча сталь |
Мінімальна температура робочої рідини | -20 град. |
Напруга мережі | 380~400 В |
Перекачувані середи | Нафтопродукти, Морська вода, Спирти |
Споживана потужність (W) | 7.5 кВт |
Пропускна здатність | 5 куб.м/год |
Тип ротора | Мокрий |
Встановлення насоса | Горизонтальна/вертикальна |
Частота струму | 50 Гц |
